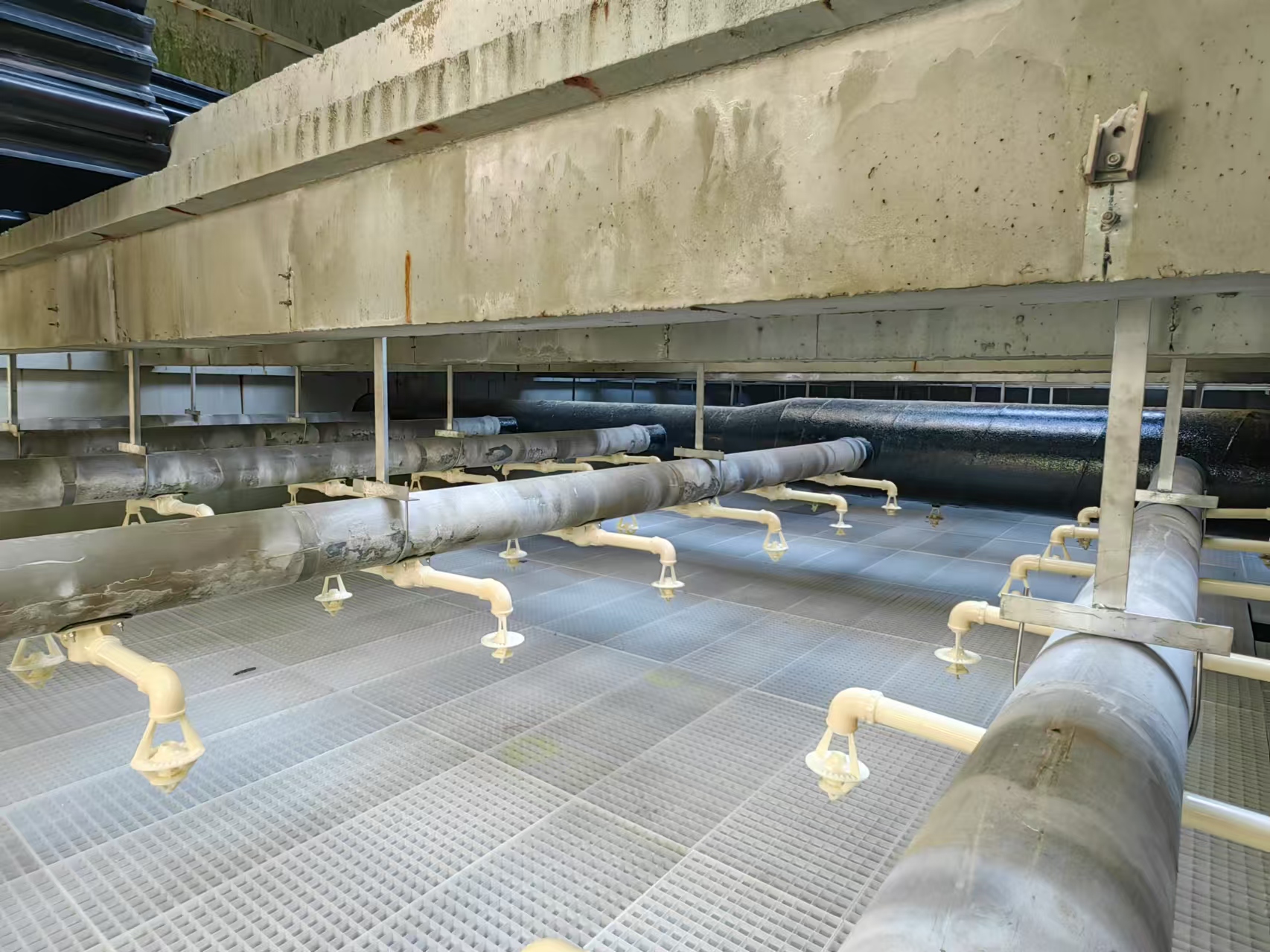

在工業循環水系統的日常巡檢中，工業冷卻塔填料破碎往往是最容易被忽視，卻又最具破壞力的“隱形殺手”。作為一名在冷卻塔維修一線摸爬滾打十五年的技術專家，我見過太多企業因為忽視了填料層中幾片破碎的碎片，最終導致冷凝器堵塞、主機停機甚至引發安全事故的慘劇。工業冷卻塔填料作為冷卻塔的“心臟瓣膜”，其完整性直接關系到氣熱交換的效率與系統的安全。當工業冷卻塔填料破碎現象發生時，它不僅僅是填料本身的損壞，更是整個冷卻系統走向衰敗的信號。本文將摒棄泛泛而談的維修手冊內容，從材料學的微觀視角到系統運維的宏觀層面，為您深度剖析工業冷卻塔填料破碎的成因、危害及系統性解決方案。

---

一、工業冷卻塔填料破碎的現象學特征與隱蔽危害

很多運維人員認為工業冷卻塔填料破碎只是“掉了幾塊塑料”，只要不影響淋水就無需大驚小怪。這種認知是極其危險的。填料破碎不僅意味著有效換熱面積的減少，更會引發一系列連鎖反應。

1.1 “多米諾骨牌”效應：碎片引發的系統災難

當工業冷卻塔填料發生破碎，產生的碎片會隨著循環水流進入管道系統。由于冷卻塔填料通常由PVC或PP材質制成，其密度與水相近，碎片極易被吸入冷凝器或板式換熱器的狹窄流道中。

• 堵塞冷凝器：這是最直接的后果。細碎的填料片會像濾網一樣卡在換熱管口，導致冷凝壓力急劇升高。在某大型化工廠的案例中，正是因為工業冷卻塔填料破碎后的碎片堵塞了螺桿機冷凝器，導致機組高壓報警停機，造成生產線停產12小時，直接經濟損失超過200萬元。
• 損壞泵體與閥門：硬質碎片在高速水流中如同“子彈”，會沖刷循環水泵的葉輪和密封圈，導致泵體震動、泄漏，甚至抱死。
• 飄水率失控：填料破碎導致層流結構破壞，氣流組織紊亂，不僅降低冷卻效率，還會導致大量未蒸發的水滴被風機帶出，造成水資源浪費和環境污染。

1.2 熱力性能的斷崖式下跌

工業冷卻塔填料破碎會直接破壞氣水接觸的比表面積。完整的波紋填料能形成均勻的水膜，而破碎區域會形成“干區”或“股流”。根據我們的實測數據，當填料破碎率達到10%時，冷卻塔的出水溫度會升高0.5-1.0℃；當破碎率超過30%時，熱力性能將下降15%以上，風機負荷則會增加20%以補償風阻的損失。因此，工業冷卻塔填料破碎不僅是維修問題，更是巨大的能源浪費源頭。

---

二、深度溯源：工業冷卻塔填料破碎的四大核心機理

要解決工業冷卻塔填料破碎問題，必須先理解其背后的物理和化學機制。填料破碎絕非偶然，而是環境應力、材料老化和機械損傷共同作用的結果。

2.1 紫外線老化與光氧降解

這是導致工業冷卻塔填料破碎的最主要原因。冷卻塔填料長期暴露在戶外，紫外線（UV）會攻擊PVC或PP分子鏈中的脆弱點。

• 分子鏈斷裂：在紫外線的高能光子轟擊下，填料表面的高分子鏈發生斷裂，導致材料失去韌性，變硬、變脆。
• 表面粉化：初期表現為填料表面失去光澤、出現細微裂紋（龜裂），隨著時間推移，裂紋加深，最終在風壓或水流沖擊下發生脆性斷裂。
• 助劑流失：為了抗紫外線，填料中添加了UV吸收劑。隨著時間推移，助劑揮發殆盡，工業冷卻塔填料便失去了保護層，加速破碎進程。

2.2 化學腐蝕與應力開裂

循環水中的化學物質是工業冷卻塔填料破碎的隱形推手。

• 強酸強堿侵蝕：如果循環水pH值長期偏離中性范圍（6-8），會腐蝕填料基材。特別是含氯離子高的水質（如海水或化工廢水），會引發PVC材料的“脫氯反應”，導致分子鏈降解。
• 氧化劑攻擊：為了殺菌，水中投加的次氯酸鈉或二氧化氯若濃度過高，會氧化填料表面，使其產生微裂紋。
• 應力腐蝕開裂（SCC）：填料在成型和安裝過程中存在內應力。在腐蝕介質和拉應力的共同作用下，裂紋會以驚人的速度擴展，最終導致工業冷卻塔填料破碎。

2.3 物理撞擊與冰凍損傷

• 外力撞擊：在安裝或檢修過程中，如果不慎踩踏填料，或有工具墜落，會造成物理性破碎。更常見的是，風機葉片松動或異物吸入造成的機械損傷。
• 冰凍破壞：在北方冬季，如果填料內存水未排凈，結冰膨脹產生的巨大內應力會瞬間撐破填料片。這種工業冷卻塔填料破碎通常是大面積、災難性的，修復難度極大。

2.4 自身重量與流體沖刷

對于大型冷卻塔，填料層高度可達2米以上。底部的填料承受著巨大的靜壓力。如果填料支架發生腐蝕或變形，支撐力不足，底層填料會在自重和水流沖刷下發生壓潰性破碎。此外，長期的高頻振動（風機震動）也會導致填料連接處疲勞斷裂。

---

三、精準診斷：如何評估工業冷卻塔填料破碎的嚴重等級

在決定維修方案前，必須對工業冷卻塔填料破碎的程度進行量化評估。盲目更換是浪費，盲目修補則是埋雷。

3.1 視覺檢查與“透光率”測試

• 遠程目測：利用無人機或望遠鏡觀察填料表面是否有明顯的缺口、缺角。
• 透光率檢測：這是專業評估工業冷卻塔填料老化的核心指標。使用照度計測量填料層上下的光照強度。若透光率低于60%，說明填料已嚴重老化，即便沒有明顯破碎，也建議整體更換，因為其親水性已喪失。
• 硬度測試：使用邵氏硬度計檢測。若填料表面硬度明顯高于新品（老化變脆）或出現發粘（增塑劑析出），則破碎風險極高。

3.2 “破碎率”計算模型

我們建立了一套工業冷卻塔填料破碎評級標準：

• 一級（輕微）：破碎面積<5%，主要為邊緣缺損，不影響主體結構?？刹捎?strong>工業冷卻塔填料維修技術進行局部粘接修復。
• 二級（中度）：破碎面積5%-20%，或出現貫穿性裂紋，且碎片已開始脫落。需進行局部更換并配合整體加固。
• 三級（重度）：破碎面積>20%，或底層大面積壓潰、粉化。此時任何修補都無濟于事，必須啟動工業冷卻塔填料更換計劃。

3.3 碎片收集與成分分析

如果在集水盤或過濾器中發現了填料碎片，必須對其進行成分分析。這能幫助我們判斷工業冷卻塔填料破碎的主因：是材質本身問題（如回收料），還是運行環境問題（如水質惡化）。這一步驟對于預防新填料再次破碎至關重要。

---

四、應急處理與工業冷卻塔填料破碎的現場管控

一旦發現工業冷卻塔填料破碎，必須立即采取措施防止事故擴大。

4.1 碎片隔離與清理

• 關閉側出水：立即關閉冷卻塔側出水閥門，防止碎片進入主管網。
• 集水盤清理：使用吸泥泵或人工清理集水盤中的填料碎片。注意：清理時要避免碎片被吸入循環泵入口，建議在泵前加裝臨時濾網（目數建議40-60目）。
• 系統排污：對整個循環水系統進行大流量排污，置換掉含有微細碎片的循環水，直到水質清澈。

4.2 殘留填料的加固

對于尚未完全脫落但已開裂的工業冷卻塔填料，需進行臨時加固。

• 網格綁扎：使用尼龍繩或不銹鋼絲網將開裂區域與主支架綁緊，防止碎片在風吹水淋下脫落。
• 壓重處理：在填料層上部增加壓重塊（如砂袋），抑制氣流振動，減少破碎碎片的飛揚。

4.3 化學清洗與鈍化

如果工業冷卻塔填料破碎是由結垢或腐蝕引起的，在清理碎片后，必須對剩余填料進行化學清洗和鈍化處理，去除表面的腐蝕產物，延緩剩余填料的進一步破碎。

---

五、系統性修復：工業冷卻塔填料破碎后的重建方案

當工業冷卻塔填料破碎達到中度以上時，必須進行系統性的修復或更換。這不僅僅是材料的替換，更是系統缺陷的修正。

5.1 方案一：局部更換與拼接（針對中度破碎）

如果只是局部區域破碎，且基材狀況尚可，可以采用“挖補法”。

• 清除殘骸：徹底清除破碎的填料碎片及周邊已老化的填料。
• 基材修復：檢查底部格柵是否腐蝕。若有銹蝕，必須進行除銹防腐，否則新填料放上去會重蹈覆轍。
• 模塊植入：裁剪同型號的新填料模塊植入空缺處。注意：新舊填料的波高、波距必須一致，否則會在接口處產生風阻臺階，加劇氣流紊亂。
• 密封處理：新舊填料接縫處需用膠水或密封膠嚴密封閉，防止氣流短路。

5.2 方案二：整體更換（針對重度破碎）

這是解決工業冷卻塔填料破碎最徹底的方案，但也最容易被做“糙”。

• 選型升級：不要簡單復制舊填料！要根據之前的破碎原因重新選型。如果是UV老化嚴重，改用抗UV級PP材料；如果是冰凍破碎，改用耐低溫改性材料或增加伴熱管。
• 科學安裝：
  • 錯縫排列：填料層之間必須錯縫排列，避免形成垂直的“風洞”。
  • 預留膨脹縫：考慮熱脹冷縮，填料與塔壁之間需留有10-20mm的間隙，并用軟質材料填充。
  • 防飄設計：安裝高效收水器，防止破碎碎片或新填料表面的纖維被風吹走。

5.3 方案三：結構加固與防振

針對因振動導致的工業冷卻塔填料破碎，需從結構入手。

• 增加支撐梁：在填料層中部增加不銹鋼支撐梁，減少填料跨度，防止壓潰。
• 減振處理：在風機與塔體連接處加裝減振墊，降低傳遞到填料層的振動頻率。

---

六、預防為主：工業冷卻塔填料破碎的全生命周期預防體系

最高明的維修是“免維修”。通過建立預防體系，可以將工業冷卻塔填料破碎的風險降至最低。

6.1 水質管理的“三道防線”

• 源頭控制：補充水必須經過軟化或反滲透處理，控制硬度和氯離子含量。
• 過程管理：投加高效阻垢劑和分散劑，防止結垢導致的填料受力不均。
• 末端治理：旁濾系統必須24小時運行，去除懸浮物，減少填料的物理磨損。

6.2 運行參數的精細化調控

• 風量控制：避免風機長期在喘振區或超負荷區運行，過大的風壓是造成工業冷卻塔填料破碎的機械主因。
• 布水均勻性：定期檢查布水噴頭，防止因布水不均造成局部水流沖擊力過大，沖刷填料。
• 冬季防護：停機時必須排空填料存水，或開啟風機進行風干。對于極寒地區，需加裝電伴熱或噴淋防凍液。

6.3 智能巡檢與預測性維護

• 在線監測：安裝填料壓差傳感器。當壓差異常升高時，往往預示著填料堵塞或局部破碎導致的風阻增加。
• 定期探傷：每年夏季來臨前，使用內窺鏡或無人機對填料層進行“體檢”，重點檢查底部和迎風面的老化裂紋。
• 壽命預測：建立填料壽命模型，根據累計運行時間、紫外線輻射量和水質數據，預測工業冷卻塔填料破碎的風險時間點，提前安排更換計劃。

---

七、行業警示：工業冷卻塔填料破碎維修中的倫理陷阱

在工業冷卻塔填料破碎的維修市場中，存在著許多不規范甚至欺詐的行為，企業主必須擦亮雙眼。

7.1 嚴禁“以次充好”

有些維修商為了低價競爭，使用回收廢塑料重新造粒制成的“再生填料”。這種填料不僅強度低、易破碎，還可能釋放有毒物質污染循環水。正規的工業冷卻塔填料必須使用原生料（Virgin Material），并有明確的材質檢測報告。

7.2 拒絕“暴力施工”

在更換工業冷卻塔填料時，嚴禁直接在填料上行走或堆放重物，這會造成新填料的隱性損傷（微裂紋），為日后的破碎埋下伏筆。必須鋪設臨時走道板或使用吊籃作業。

7.3 環保處置義務

更換下來的破碎填料屬于工業固廢（主要成分為PVC/PP），不可隨意焚燒或填埋。正規的維修公司應負責將其分類回收或送至有資質的處理廠進行無害化處理。這是行業道德的底線，也是企業社會責任的體現。

---

八、未來展望：抗破碎技術的革新

隨著材料科學的進步，工業冷卻塔填料的抗破碎性能正在飛躍。

8.1 納米增強復合材料

通過在PVC/PP基體中加入納米碳酸鈣或碳纖維，可以顯著提高填料的抗沖擊性和抗疲勞性。實驗表明，納米改性填料的抗破碎壽命比傳統填料延長了40%以上。

8.2 一體成型無接點技術

傳統的組裝式填料在連接處容易斷裂。新型的一體成型填料（如蜂窩整體模壓）消除了薄弱點，從根本上解決了連接處的破碎問題。

8.3 自修復智能材料

雖然尚在實驗室階段，但具有自修復功能的高分子材料已現曙光。這種材料在受到微裂紋損傷后，可在特定條件下（如加熱或光照）自動愈合分子鏈，未來有望徹底解決工業冷卻塔填料破碎的難題。

---

結語

工業冷卻塔填料破碎絕非小事，它是冷卻系統走向衰竭的“求救信號”。從微觀的分子鏈斷裂到宏觀的系統停機，每一個破碎的碎片都在敲響警鐘。作為企業管理者或運維工程師，您需要建立的不僅僅是維修檔案，更是一套基于數據和機理的預防體系。

請記?。好恳淮?strong>工業冷卻塔填料破碎的背后，都隱藏著選型錯誤、水質失控或運維不當的根源。不要僅僅滿足于“換好了”，而要追問“為什么碎了”。只有找到并切斷破碎的根源，才能真正實現冷卻系統的長周期穩定運行。

如果您的冷卻塔正在經歷工業冷卻塔填料破碎的困擾，或者擔心老舊填料存在隱患，請立即聯系具備材料檢測能力和專業施工資質的工業冷卻塔填料維修專家。因為在工業生產的鏈條上，預防一次非計劃停機，就是創造最大的利潤。讓我們共同守護好這座工業建筑的“肺葉”，拒絕碎片化的隱患，讓冷卻的力量源源不斷，讓生產的心臟強勁跳動。專業的工業冷卻塔填料管理，就是您對資產價值最大的尊重，也是對“雙碳”目標最務實的踐行。
