精密工程的藝術:全面詳解冷卻塔填料如何組裝,從理論到實踐掌握冷卻塔填料如何組裝的標準化流程與關鍵工藝
作者:四川巨龍液冷 發布時間:2025-12-29 瀏覽量:

在冷卻塔的世界里,性能的卓越不僅源于設計的精妙和材質的優良,更依賴于將成千上萬片填料片轉化為一個高效、穩定、持久熱交換系統的最后一道工序——冷卻塔填料如何組裝。這個看似重復性勞動的過程,實則是決定冷卻塔能否達到設計預期、能否長期穩定運行、能否實現節能目標的決定性施工環節。一個不規范、不精確的組裝,足以讓最先進的填料設計功虧一簣。本文將作為一部全景式的操作指南與原理白皮書,深入、系統地解析冷卻塔填料如何組裝的完整標準化流程、每一步背后的科學原理、常見的致命誤區以及確保一次成型的質量控制體系,為工程現場提供一份不可多得的權威作業規范。
第一部分:組裝絕非“堆積木”——理解冷卻塔填料如何組裝的工程意義
在深入步驟之前,必須首先確立一個核心認知:冷卻塔填料如何組裝,絕非簡單的體力堆疊,而是一項具有明確工程目標的精密作業。其核心目標有三:
-
精確再現設計流道:冷卻塔填料的設計性能,無論是逆流式的垂直氣水交錯,還是橫流式的水平交叉,都依賴于其內部復雜而規則的波紋通道。冷卻塔填料如何組裝的首要任務,就是確保每一個模塊的擺放方向、角度和緊密程度,都能百分之百還原設計所要求的流道幾何形狀,這是保障冷卻塔填料冷卻能力得以實現的結構基礎。
-
確保氣流與水流的絕對均勻分布:冷卻塔的性能對分布均勻性極其敏感。組裝時留下的過大縫隙、模塊之間的錯位、或邊角處理不當,都會形成“氣流短路”或“水流盲區”。前者導致大量空氣未參與換熱就逸出,浪費風機功耗;后者導致部分填料干涸,有效換熱面積銳減。因此,冷卻塔填料如何組裝直接決定了塔內流場的均勻性,是能效的隱形控制閥。
-
構建長期可靠運行的機械結構:填料在運行中承受水荷載、自重、風荷載乃至可能的冰荷載。科學規范的冷卻塔填料如何組裝過程,通過模塊間的緊密互鎖和合理的承重傳遞,能將荷載均勻分散到整個支撐結構上,避免局部應力集中導致的冷卻塔填料破裂或塌陷,保障數年至十余年的結構安全。
因此,冷卻塔填料如何組裝是一個將離散的填料模塊,構建成一個功能化、結構化、持久化整體系統的創造過程。
第二部分:前期準備與現場勘查——冷卻塔填料如何組裝的奠基階段
成功的組裝始于充分且專業的準備。此階段任何疏忽都將在后期造成倍增的麻煩。
-
技術文件深度消化:
-
研讀組裝圖紙:確認填料的型號、單片尺寸、模塊組裝完成尺寸、設計的排列方式(如順向、反向交錯)、層數以及冷卻塔填料徑深要求。
-
識別填料類型與流向:至關重要!必須明確填料是逆流式(氣流垂直向上,水流垂直向下,波紋方向通常與氣流方向呈特定角度)還是橫流式(氣流水平穿過,水流垂直向下,填料片通常垂直懸掛或水平層疊)。拿錯方向或擺錯角度將導致性能災難性下降。
-
施工現場“5S”標準化準備:
-
安全隔離:嚴格執行上鎖掛牌程序,確保冷卻塔風機、水泵電源徹底斷開,系統已泄壓排水。設置安全警示帶和標識。
-

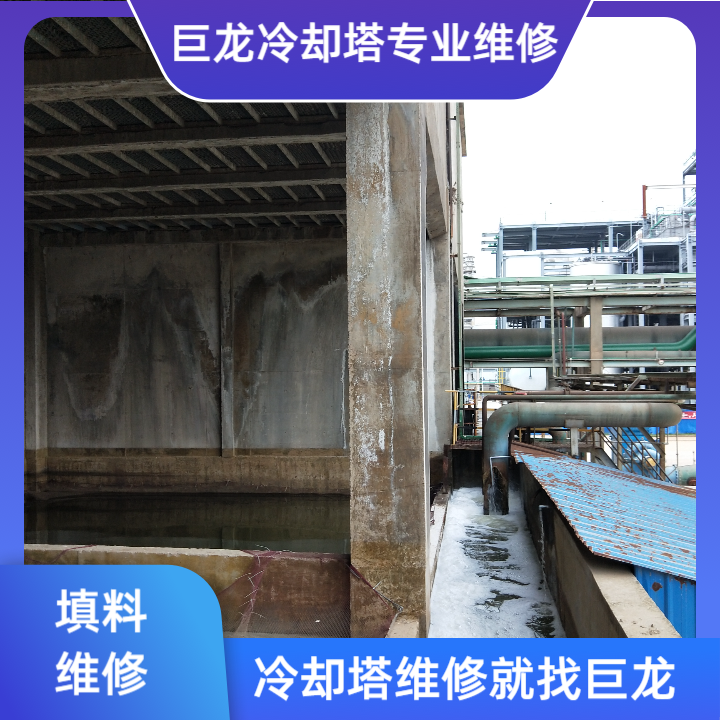

場地清理:將塔內舊填料、污泥、雜物徹底清除干凈。檢查并修復填料支撐梁,確保其平整、牢固、無嚴重腐蝕,支撐間距符合新填料模塊的尺寸要求。
-
物料與工具定點擺放:將新填料模塊、必要的切割工具(美工刀、曲線鋸)、測量工具(卷尺、水平尺)、安全防護用品(手套、護目鏡、安全帶)、照明設備等,在塔外或塔內安全區域有序擺放。
-
舊填料拆除的工藝要求(如為更換項目):
-
拆除過程本身就是冷卻塔填料如何組裝的逆向教學。應分區、分層拆除,觀察舊填料的坍塌模式,分析其失效原因(如支撐塌陷、堵塞等),為新填料的安裝提供前車之鑒。
-
拆除務必徹底,不留任何碎片在支撐梁上或塔底,這些碎片將成為新系統運行的隱患。

第三部分:核心工藝步驟詳解——冷卻塔填料如何組裝的標準作業流程
以下是適用于最常見模塊化PVC/PP填料的標準化組裝流程,共分為八個核心步驟:

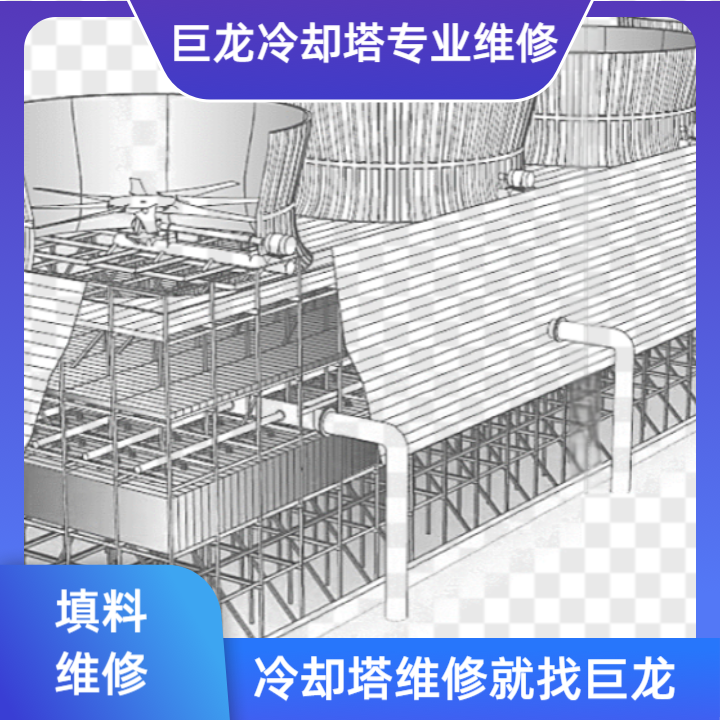

步驟一:基準定位與放樣 在干凈的填料支撐梁上,確定并標記出第一排填料模塊的安裝基準線。使用激光水平儀或拉線法,確保基準線橫平豎直。這是保證整個填料層整齊劃一的基礎。
步驟二:首層模塊的精準就位
-
吊運與搬運:使用軟性吊帶或專用工具搬運模塊,嚴禁拋擲、翻滾,防止模塊邊角損壞。
-
方向校驗:對照技術圖紙,再次確認第一個模塊的波紋方向與設計氣流方向的關系。這是冷卻塔填料如何組裝中最關鍵的一步,首件錯誤將導致批量錯誤。
-
緊密排列:沿基準線放置第一個模塊,隨后緊密排列后續模塊。模塊之間應做到“無縫”貼合,即自然接觸,既不強行擠壓導致變形,也不留有意縫隙。通常,規范的模塊在制造時已考慮了熱脹冷縮余量。
步驟三:多層堆疊與交錯封縫
-
層間交錯:如同砌磚,上下層填料模塊的接縫必須錯開。這能有效防止水流沿接縫處的“泄漏”形成水流通道,促進水流在填料內部的橫向再分布,提升潤濕均勻性。
-
垂直度控制:堆疊時需保證模塊上下對齊,防止形成傾斜的“比薩斜塔”,導致荷載傳遞不均。可使用輕質長桿靠尺進行側向校驗。
步驟四:邊角區域的“量體裁衣”式切割 冷卻塔截面很少能與填料模塊的尺寸完全匹配。邊角處的空隙必須用填料片進行定制化填充。
-
-
精細切割:使用鋒利的刀具,按測量尺寸在完整的填料模塊或散片上切割。切割面應盡量平整。
-
緊密嵌入:將切割好的填料塊緊密嵌入空隙,必要時可使用塑料綁帶或專用卡扣與其相鄰的完整模塊進行固定,確保其不會在氣流沖擊下移位。
步驟五:防漂浮措施的嚴格落實 這是冷卻塔填料如何組裝中關乎安全的核心步驟。當系統重新注水時,底部填料會受到向上的浮力。
-
壓重設計:最可靠的方式是在頂層填料上方,安裝專用的壓重網格或鋪設壓重梁。這些壓重裝置必須與塔體結構牢固連接,其重量需經過計算,能克服最下層填料的浮力。
-
檢查要點:確保壓重裝置覆蓋全面,特別是塔體中心區域,且安裝牢固。
步驟六:組裝過程中的即時質量檢查 組裝不應是盲目推進的,而應伴隨持續的過程檢驗。
-
流道目視檢查:定期從不同角度觀察已組裝部分,檢查波紋通道是否通暢、有無明顯變形或堵塞。
-
縫隙檢查:重點檢查模塊間、層間、以及與塔壁間的縫隙是否在允許范圍內(通常要求≤5mm)。
步驟七:最終清潔與異物清除 在安裝壓重裝置前,進行最后一次全面清掃,使用吸塵器或高壓風吹掃,清除所有遺落在填料表面的工具、碎片、包裝物等。
步驟八:文件記錄與完工確認 拍攝關鍵階段的組裝照片(如首件定位、層間交錯、邊角處理、壓重安裝),記錄填料型號、數量、安裝日期等信息,形成完工檔案。這是未來維護和追溯的重要依據。
第四部分:從失誤中學習——冷卻塔填料如何組裝中必須避免的典型錯誤
了解錯誤比記住正確更重要。以下是現場最常見的組裝失誤及其后果:
-
方向性錯誤:將逆流填料波紋方向裝反,或將橫流填料的垂直片裝成水平。后果:氣水接觸路徑被徹底破壞,阻力異常增大,冷卻效率下降可達30%-50%。
-
“花式”排列:不按圖紙要求的統一方向排列,隨意旋轉模塊方向以求“填滿空間”。后果:流場極度紊亂,形成大量渦流和死區,性能嚴重不可預測。
-
縫隙失控:為追求安裝速度或因尺寸不符,留下寬大縫隙(>10mm)未作處理。后果:形成主要的氣流短路通道,風機做功大量浪費,局部風速過高還可能加重飄滴。
-
野蠻施工與踩踏:直接在未受保護的填料表面行走、踩踏,或使用硬質工具粗暴撬動。后果:導致填料片破裂、永久變形,造成不可逆的損傷。
-
忽視防漂浮:未安裝壓重或壓重不牢。后果:注水時底層填料上浮、堆疊結構崩塌,需要排干水后全部返工,損失巨大。
-
支撐梁隱患未處理:在腐蝕、不平整的支撐梁上直接安裝。后果:填料受力不均,長期運行下局部塌陷,引發連鎖破壞。
第五部分:質量控制與驗收標準——如何判定冷卻塔填料如何組裝是成功的
組裝完工后,應從以下幾個維度進行系統性驗收:
-
視覺一致性:填料層頂面平整,波紋方向一致,如同整齊的麥田。
-
結構穩固性:輕微晃動塔體或用工具輕推,填料層整體穩固,無松動感。壓重裝置安裝牢靠。
-
通道通透性:從側面和端面觀察,氣流通道應清晰、連貫、無堵塞。
-
-
空塔運行測試(如條件允許):在布水系統開啟前,先啟動風機,在填料出風面用手感或風速儀檢查風速分布。理想狀態下,整個斷面風速應均勻。若某區域風速明顯偏大,則可能對應著下方的組裝縫隙或短路區。

結論:組裝——從產品到作品的價值升華
冷卻塔填料如何組裝,是將冰冷的工業部件轉化為有生命力的高效熱交換系統的“點睛之筆”。它考驗的不僅是工人的體力與耐心,更是項目管理者對工藝紀律的堅持、對細節的敬畏和對工程原理的理解。
在能源成本日益高昂的今天,一次規范、精密的組裝所帶來的能效提升和長期運行穩定,其價值遠超在組裝環節投入的額外工時與監管成本。它讓昂貴的填料投資物有所值,讓精妙的設計從藍圖走向現實。
因此,我們必須將冷卻塔填料如何組裝從一項普通的“安裝工作”,提升到“工藝工程”的高度。通過標準化的作業程序、持續的人員培訓、嚴格的過程監理和科學的驗收方法,確保每一座冷卻塔的填料系統,都能以最完美的姿態開始它的使命,在漫長的服役生涯中,穩定、高效、安靜地守護著生產線的溫度平衡。這,便是冷卻塔專業精神的最終體現。
